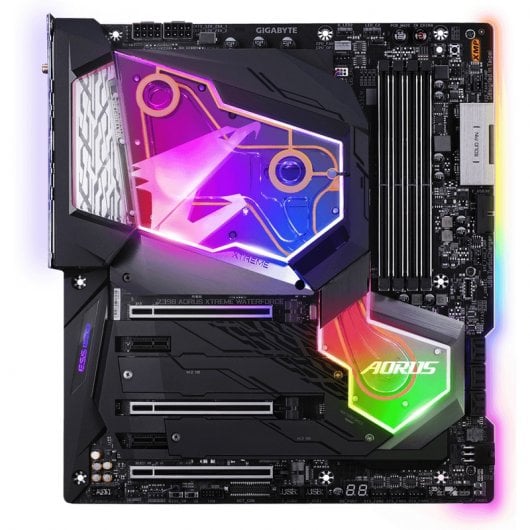

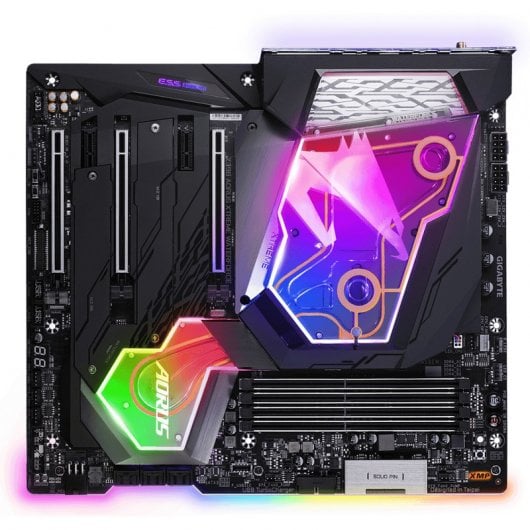

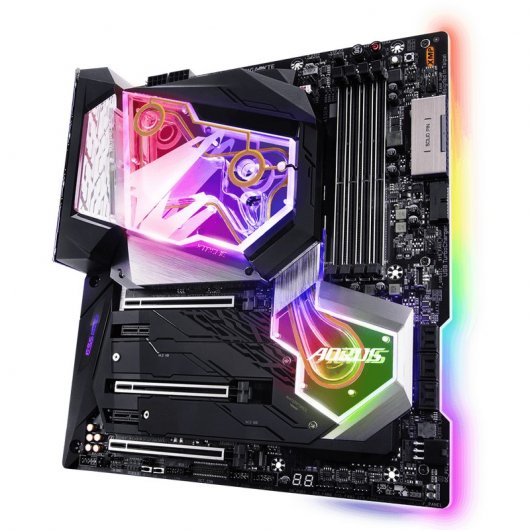

Placa Base Gigabyte Z390 AORUS Xtreme WaterForce

Diseño innovador, funcionalidad de vanguardia, estética de vanguardia, diseño térmico sofisticado, conectividad de red de próxima generación, sistema de audio de nivel Hi-Fi. Z390 AORUS XTREME WATERFORCE es la nueva definición de una placa base insignia.

Características:

• Compatible con los procesadores Intel® Core ? de novena y octava generación
• DDR4 sin búfer sin ECC de doble canal, 4 DIMM
• Intel® Optane ? Memory Ready
• Solución VRM Digital de 16 Fases con PowIRstage
• Monobloque todo en uno AORUS de vanguardia para CPU y PCH.
• Onboard Intel CNVI 802.11ac 2x2 Wave 2 Wi-Fi con la nueva antena AORUS
• 127dB SNR AMP-UP Audio con ESS SABRE 9018K2M DAC de gama alta, LME 49720 y OPA1622 OP-AMP, capacitores de audio WIMA
• AQUANTIA® 10GbE BASE-T LAN e Intel® Gigabit LAN con cFosSpeed
• Intel® Thunderbolt ? 3 a bordo
• RGB FAN COMMANDER y OC Touch exclusivos para casemodders y overclockers profesionales
• USB TurboCharger para soporte de carga rápida de dispositivos móviles
• FUSION RGB con diseño de espectáculo de luces LED direccionable multizona, compatible con tiras de LED direccionables y RGB
• Smart Fan 5 cuenta con varios sensores de temperatura y cabeceras de ventilador híbridas con parada de ventilador.
• Cabezal frontal USB 3.1 Gen 2 Type-C ?
• Triple Ultra-Fast M.2 con interfaz PCIe Gen3 x4 con triple protección térmica

Especificaciones Gigabyte Z390 AORUS Xtreme WaterForce

• CPU: Soporte para los procesadores Intel® Core ? i9 de novena y octava generación / Procesadores Intel® Core ? i7 / Procesadores Intel® Core ? i5 / Procesadores Intel® Core ? i3 / Procesadores Intel® Pentium® / Procesadores Intel® Celeron® en el paquete LGA1151
       L3 caché varía con la CPU
• Chipset: Intel® Z390 Express Chipset
• Memoria:
  • 4 x sockets DDR4 DIMM que admiten hasta 64 GB de memoria del sistema,
  • Arquitectura de memoria de doble canal
  • Soporte para DDR4 4400 (OC) / 4333 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 (OC) / 3600 ( OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200 (OC) / 3000 (OC) / 2800 (OC) / 2666/2400/2133 MHz módulos de memoria
  • Compatibilidad con módulos de memoria DIMM 1Rx8 / 2Rx8 sin búfer ECC (funciona en modo sin ECC)
  • Soporte para módulos de memoria DIMM 1Rx8 / 2Rx8 / 1Rx16 sin búfer sin ECC
  • Soporte para módulos de memoria de perfil de memoria extrema (XMP)
• Gráficos a bordo:
  • Procesador gráfico integrado + controlador Intel® Thunderbolt ? 3: 2 x conectores Intel® Thunderbolt ? 3 (puertos USB Type-C ?), compatibles con salidas de video DisplayPort y Thunderbolt ? y una resolución máxima de 4096x2304 a 60 Hz
  • * Debido a los recursos limitados de E / S de la arquitectura de la PC, la cantidad de dispositivos Thunderbolt ? que se pueden usar depende de la cantidad de dispositivos PCI Express que se estén instalando. (Consulte el Capítulo 1-7, "Conectores del panel posterior", para obtener más información).
  • * Soporte para la versión DisplayPort 1.2.
  • Procesador de gráficos integrado, soporte de gráficos Intel® HD:
  • 1 x puerto HDMI, que admite una resolución máxima de 4096x2160 a 30 Hz
  • * Soporte para versión HDMI 1.4 y HDCP 2.2.
  • Memoria máxima compartida de 1 GB.
• Audio:
  • Codec Realtek® ALC1220-VB
  • Amplificadores operacionales ESS ES9018K2M DAC y TI OPA1622
  • * El conector de salida de línea del panel frontal admite audio DSD.
  • Audio de alta definición
  • 2/4 / 5.1 / 7.1 canales
  • Soporte para S / PDIF Out
• LAN: 1 x Aquantia GbE LAN chip (10 Gbit/5 Gbit/2.5 Gbit/1000 Mbit/100 Mbit) (LAN1),1 x Intel® GbE LAN phy (10/100/1000 Mbit) (LAN2)
• Módulo de comunicación inalámbrica:
  • Intel® CNVi interface 802.11a/b/g/n/ac, supporting 2.4/5 GHz Dual-Band
  • BLUETOOTH 5
  • Support for 11ac 160 MHz wireless standard and up to 1.73 Gbps data rate

• Ranuras de expansión:
  • 1 x ranura PCI Express x16, que se ejecuta en x16 (PCIEX16)      * Para un rendimiento óptimo, si solo se debe instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.
  • 1 x ranura PCI Express x16, que se ejecuta en x8 (PCIEX8)      * La ranura PCIEX8 comparte el ancho de banda con la ranura PCIEX16. Cuando se llena la ranura PCIEX8, la ranura PCIEX16 funciona en modo hasta 8 x.
  • 1 x ranura PCI Express x16, que se ejecuta en x4 (PCIEX4)      * La ranura PCIEX4 comparte el ancho de banda con el conector M2P. La ranura PCIEX4 funciona en modo hasta x2 cuando se instala un SSD PCIe en el conector M2P.      (Todas las ranuras PCI Express x16 cumplen con el estándar PCI Express 3.0).
  • 2 x ranuras PCI Express x1      (Todas las ranuras PCI Express x1 cumplen con el estándar PCI Express 2.0).
  • 1 x conector M.2 Socket 1 para un módulo inalámbrico Intel® CNVi solamente (CNVI)
• Interfaz de almacenamiento:
  • 1 x conector M.2 (Socket 3, clave M, tipo 2242/2260/2280/22110 SATA y soporte de SSD PCIe x4 / x2) (M2M)
  • 1 x conector M.2 (Socket 3, llave M, tipo 2260/2280/22110 SATA y soporte de SSD PCIe x4 / x2) (M2A)
  • 1 x conector M.2 (Socket 3, clave M, tipo 2242/2260/2280 compatible con SSD PCIe x4 / x2) (M2P)
  • 6 x conectores SATA 6Gb / s
  • Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 * Consulte "1-10 Conectores internos" para ver los avisos de instalación de los conectores PCIEX4, M.2 y SATA.
  • Intel® Optane ? Memory Ready

• Tecnología multi-gráfica:
  • Compatibilidad con las tecnologías NVIDIA® Quad-GPU SLI ? y NVIDIA® SLI ? de 2 vías
  • Soporte para las tecnologías AMD Quad-GPU CrossFire ? y AMD CrossFire ? de 3 vías / 2 vías
• USB:
  • Chipset + Controlador Intel® Thunderbolt ? 3: 2 x puertos USB Type-C ? en el panel posterior, con compatibilidad con USB 3.1 Gen 2
  • Chipset: 1 x puerto USB Type-C ? con compatibilidad con USB 3.1 Gen 2, disponible a través del encabezado USB interno
  • 4 puertos USB 3.1 Gen 2 Tipo A (rojos) en el panel posterior
  • 4 puertos USB 3.1 Gen 1 (2 puertos en el panel posterior, 2 puertos disponibles a través del encabezado USB interno)
  • Chipset + 2 USB 2.0 Hubs:
  • 6 puertos USB 2.0 / 1.1 (2 puertos en el panel posterior, 4 puertos disponibles a través de los encabezados USB internos)
• Conectores de E / S internos:
  • 1 conector de alimentación principal ATX de 24 pines
  • 2 conectores de alimentación ATX 12V de 8 clavijas
  • 1 x conector de alimentación OC PEG
  • 1 x encabezado del ventilador de la CPU
  • 1 x cabezal del ventilador de la CPU de refrigeración por agua
  • 1 x kit de refrigeración por agua CPU LED header (LED_CPU)
  • 1 x kit de refrigeración por agua Chipset LED de cabecera (LED_PCH)
  • 4 x cabezales de ventilador del sistema
  • 2 x sistema de cabezales de bomba de enfriamiento de agua / ventilador
  • 2 x cabezales de tira de LED direccionables
  • 2 x tiras de LED direccionables, puentes de selección de potencia
  • 2 x RGB encabezados de tira de LED
  • 6 x conectores SATA 6Gb / s
  • 3 x conectores M.2 Socket 3
  • 1 x cabecera del panel frontal
  • 1 x encabezado de audio del panel frontal
  • 1 x puerto USB Type-C ?, con compatibilidad con USB 3.1 Gen 2
  • 1 x USB 3.1 Gen 1 encabezado
  • 2 x encabezados USB 2.0 / 1.1
  • 1 x encabezado del Módulo de plataforma segura (TPM) (2x6 pin, solo para el módulo GC-TPM2.0_S)
  • 1 x conector de tarjeta complementaria GC-OC Touch
  • 1 x claro puente CMOS
  • 2 x cabezales de sensor de temperatura
  • 1 x botón de encendido
  • 1 x botón de reinicio
  • 1 x botón Borrar CMOS
  • 1 x botón OC
  • 2 x interruptores de BIOS
• Conectores del panel posterior
  • 2 x conectores de antena SMA (2T2R)
  • 2 x conectores Thunderbolt ? 3 (puertos USB Type-C ?, con compatibilidad con USB 3.1 Gen 2)
  • 4 x puertos USB 3.1 Gen 2 Tipo A (rojo)
  • 2 x puertos USB 3.1 Gen 1
  • 2 x puertos USB 2.0 / 1.1
  • 1 x puerto HDMI
  • 2 x puertos RJ-45
  • 1 x conector de salida S / PDIF óptico
  • 5 x conectores de audio
• Controlador de E / S: iTE® I/O Controller Chip
• Monitoreo de H / W:
• Detección de voltaje
  • Detección de temperatura
  • Detección de velocidad del ventilador
  • Detección del caudal de agua de refrigeración
  • Advertencia de sobrecalentamiento
  • Advertencia de fallo del ventilador
  • Control de velocidad del ventilador
  • * Si la función de control de velocidad del ventilador (bomba) es compatible dependerá del ventilador (bomba) que instale.
• BIOS:
  • 2 x 128 Mbit flash
  •  Uso de licencia AMI UEFI BIOS
  • Soporte para DualBIOS ?
  • Soporte para Q-Flash Plus
  • * La unidad flash USB utilizada debe ser una unidad flash USB 2.0.
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
• Sistema operativo: Support for Windows 10 64-bit
• Factor de forma: E-ATX Form Factor; 30.5cm x 27.1cm
