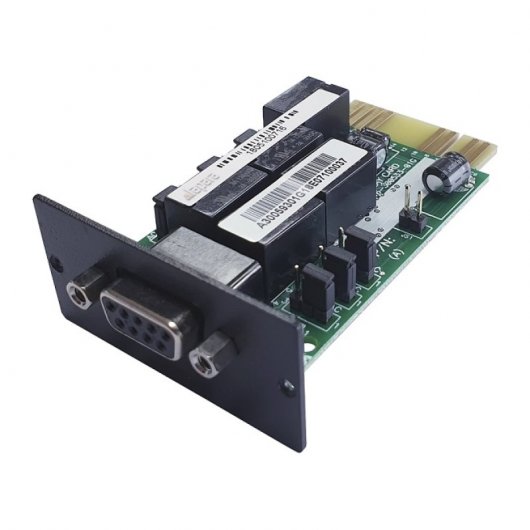

Lapara Tarjeta de Comunicación AS-400 DB9 para SAI Lapara

La tarjeta de comunicación AS400 suministra señales a través de los contactos del conector DB9 para la monitorización remota de SAI. Para cumplir con los diferentes requisitos de las aplicaciones, la tarjeta AS400 es capaz de seleccionar el estado de la señal (Abierto o Cerrado) configurando los puentes (Jumpers) de la tarjeta.

Características

• Asignación de los Pines:
  • Pin 1: Fallo UPS
  • Pin 2: Alarma de audible de la UPS
  • Pin 3: GND
  • Pin 4: ON/OFF entrada
  • Pin 5: Relays
  • Pin 6: Bypass activo
  • Pin 7: Batería baja
  • Pin 9: Sin uso
• Descripción de las funciones de los puentes "Jumpers":
  • JP 1: Alarma sai a DB9 pin 2
  • JP 2: Sai encendido a DB9 pin 5
  • JP 3: Bypass a DB9 pin 6
  • JP 4: Batería baja a DB9 pin 7
  • JP 5: Sin uso a DB9 pin 9
  • JP 6: Fallo UPS a DB9 pin 1
