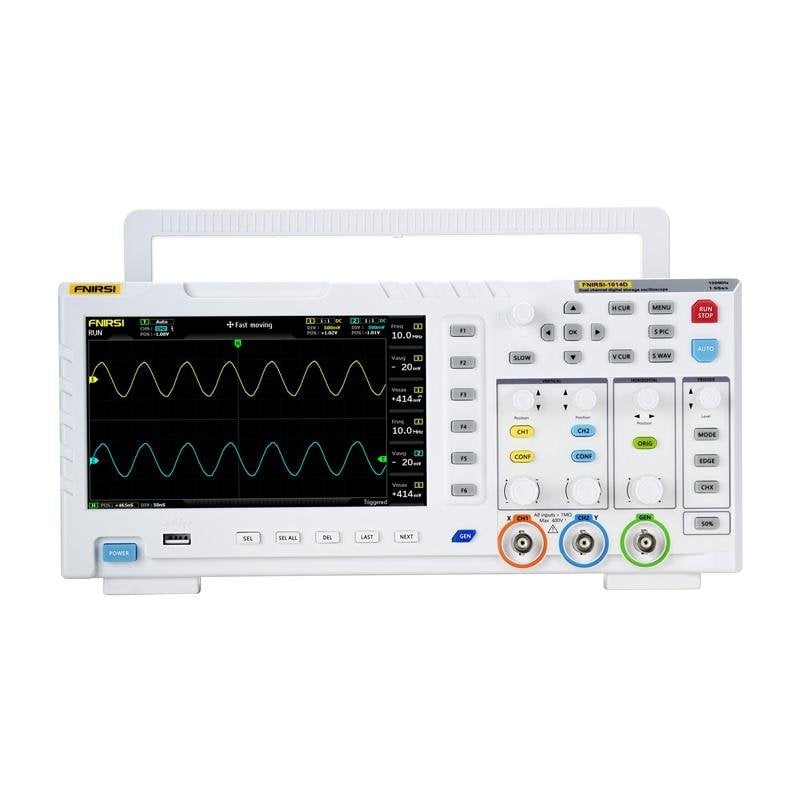

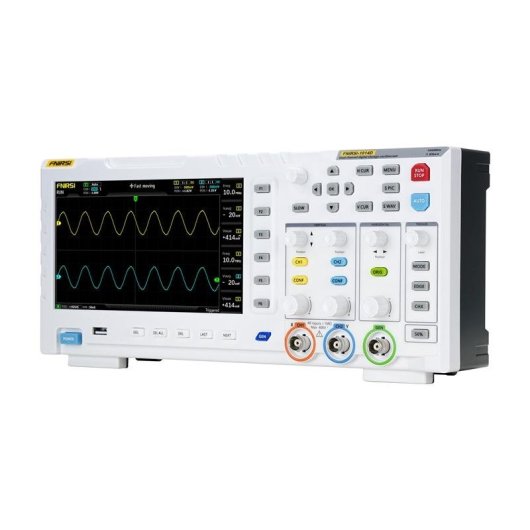

Osciloscopio FNIRSI 1014D 2 en 1 100 MHz 1 GSa/s 7" LCD
Sé el primero en opinar- Osciloscopio 2 en 1 100 MHz 1 GSa/s
- Pantalla LCD 7" 800 x 480 píxeles
- Generador DDS con 14 formas de onda
- Memoria interna 1 GB para 1000 datos
- Protección contra sobretensiones hasta 400 V
- Exportación de datos vía USB
El osciloscopio FNIRSI 1014D es una herramienta 2 en 1 que combina análisis de señales y generación para diagnóstico y desarrollo electrónico de alta precisión.
Características osciloscopio FNIRSI 1014D
Análisis de señales en tiempo real. Con un ancho de banda de 100 MHz y una tasa de muestreo de 1 GSa/s, captura anomalías breves y ofrece análisis detallado de señales analógicas y digitales, ideal para técnicos y desarrolladores.
Generador de funciones integrado. El generador DDS incorporado soporta 14 formas de onda estándar, permitiendo generar señales precisas para pruebas y simulación de circuitos con una frecuencia de salida de hasta 10 MHz.
Almacenamiento y exportación eficientes. La memoria interna de 1 GB guarda hasta 1.000 capturas de pantalla y 1.000 formas de onda, facilitando la revisión y exportación de datos vía USB para un análisis posterior.
Protección y seguridad mejoradas. El módulo de protección contra sobretensiones permite medir señales de hasta 400 V con sonda x10, reduciendo el riesgo de daños en sistemas alimentados por red eléctrica.
Display de alta legibilidad. La pantalla LCD de 7 pulgadas con resolución 800 x 480 píxeles ofrece una representación clara de las formas de onda, con modos automáticos y una interfaz intuitiva para un ajuste rápido.
Descubre la precisión y versatilidad del FNIRSI 1014D para elevar la eficiencia en tus proyectos electrónicos.
Especificaciones osciloscopio FNIRSI 1014D
| Especificación | Detalle |
|---|---|
| Marca | FNIRSI |
| Modelo | 1014D |
| Canales | 2 |
| Tamaño pantalla | 7 pulgadas |
| Resolución pantalla | 800 x 480 píxeles |
| Tecnología de visualización | LCD |
| Respuesta de frecuencia | 100 MHz |
| Frecuencia de muestreo | 1 GSa/s |
| Voltaje de prueba máximo | 1X: 40 V, 10X: 400 V |
| Cursor | Posición XY, Trigger Y |
| Modo de desplazamiento | Soportado |
| Calibración automática | Soportado |
| Registro de formas de onda | 1000 imágenes + 1000 formas de onda |
| Gestión de formas de onda | Soportado |
| Precisión de voltaje | ±5% |
| Tiempo de subida | < 3 ns |
| Profundidad de memoria | 240 Kbit |
| Resistencia de entrada | 1 MΩ |
| Sensibilidad | 50 mV ~ 500 V |
| Base de tiempo | 50 s ~ 10 ns |
| Modo de trigger | Único / Normal / Automático |
| Borde de trigger | Ascendente / Descendente |
| Acoplamiento | AC / DC |
| Precisión de frecuencia | ±0,01% |
| Parámetros | 12 tipos |
| Generador | 14 tipos |
| Salida de captura | Soportado |
| Extensión | Exportación USB |
| Alimentación | 5 V 2 A / 3 A / 4 A |
| Dimensiones | 310 x 145 x 70 mm |
FAQs - osciloscopio FNIRSI 1014D
¿Para qué sirve el osciloscopio FNIRSI 1014D? Es ideal para diagnóstico electrónico, desarrollo de prototipos, educación técnica y hobbies, permitiendo análisis simultáneo de señales y generación para pruebas precisas.
¿Cómo se utiliza el generador integrado? Se selecciona una de las 14 formas de onda y se ajusta la frecuencia en incrementos de 1 Hz, alcanzando hasta 10 MHz para pruebas de circuitos electrónicos y de señal.
¿Qué ventajas ofrece la protección contra sobretensiones? Permite medir señales de hasta 400 V con sonda x10, protegiendo el dispositivo en sistemas alimentados por red y evitando daños por uso accidental de la sonda.
¿Cómo se almacenan y exportan los datos? La memoria interna guarda 1.000 capturas y formas de onda, que se pueden revisar como miniaturas y exportar vía USB para un análisis posterior en un ordenador.
