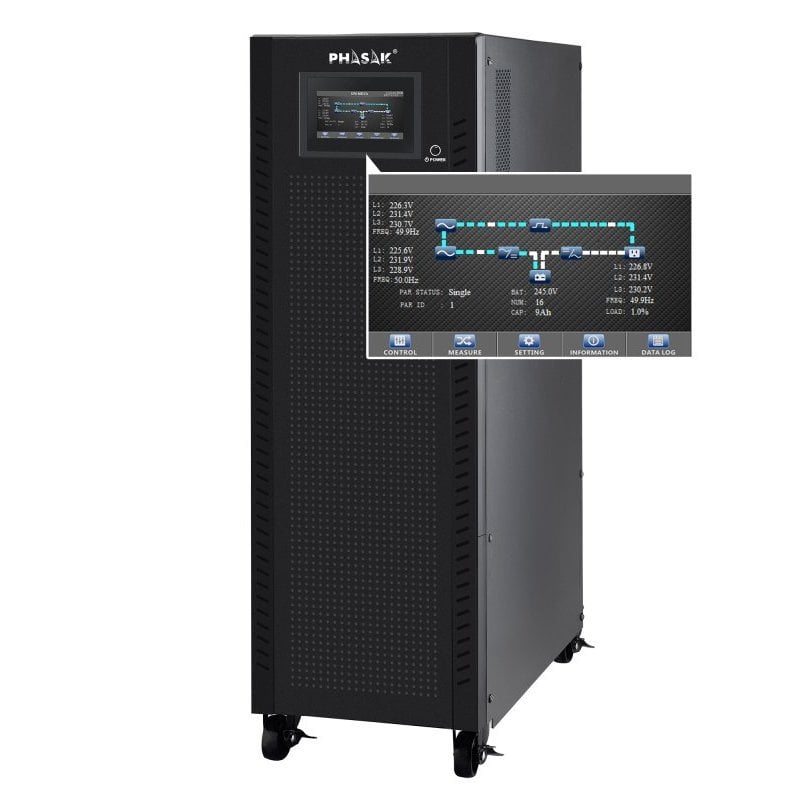

Phasak PH 9284 SAI Trifásica-Trifásica 40000VA Online LCD

La serie Phasak 3P / 3P incorpora tecnología Online de Doble Conversión Real Trifásico/Trifásico (3P/3P) y permite la instalación de bancos de baterías externos en todas sus referencias.

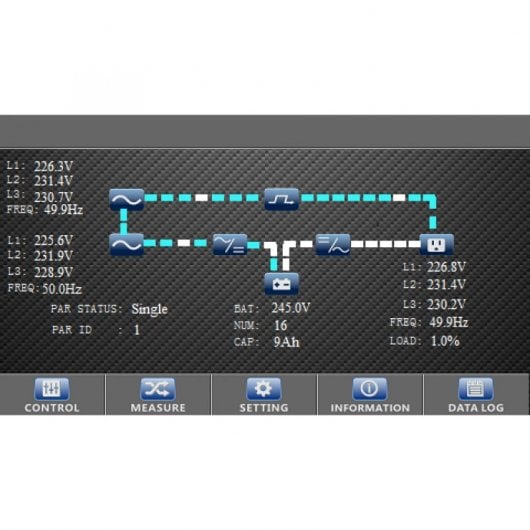

La pantalla LCD proporciona información en tiempo real sobre las mediciones de tensión en la entrada y la salida del SAI, así como información sobre el tiempo de autonomía o la capacidad actual de carga de las baterías entre otros datos relevantes.

La gestión y control del SAI, se puede realizar a través de la interfaz USB/SNMP que incorpora el protocolo HID que permite la configuración de parámetros y el cierre de sus sistemas In situ o en remoto.

El software proporcionado VIEWPOWER permite la monitorización y la gestión de ficheros para Windows, Linux y Mac. Equipos especialmente recomendados para el uso de Redes IT Empresariales, sistemas de telecomunicaciones, equipos de automatización industrial, instalaciones de emergencia o para la protección de líneas dedicadas. Aplicaciones críticas: Industrial, públicas, bombas o motores eléctricos, etc.

Todos los sistemas de alimentación ininterrumpida Phasak disponen de garantía "In Situ" de 2 años.

Características

• Doble conversión real
• Pantalla táctil LCD 4.8"
• Alto rendimiento gracias a la tecnología DSP
• Amplio rango de voltaje de entrada (110-300 VAC)
• Factor de potencia de salida 1.0 / Modo de conversor de frecuencia 46Hz/60Hz
• Fácil instalación de cableado gracias a la función auto-adaptación de fases integrada
• Tomas de salida programables
• Función de apagado de emergencia (Emergency power off function -EPO-)
• Modo Eco para ahorro de energía (ECO)
• Compatible con generador
• Capacidad de expansión del cargador hasta 8A en modelos de larga autonomía.
• Puertos de comunicación múltiples: SNMP+USB+RS-232
• Diseño de carga inteligente en 3 etapas para optimizar el rendimiento de la batería.
• Bypass de mantenimiento disponible
• Redundancia paralela N+X opcional
• Transformador de aislamiento opcional

Especificaciones Phasak PH 9284

• Capacidad: 40000 VA / 40000 W
• Entrada:
  • Rango voltaje:
    • Voltaje transferencia baja:
      • 110VAC (3-phase-neutro) ± 3 % al 50% de carga
      • 176VAC (3-phase-neutro) ± 3 % al 100% de carga
    • Voltaje regreso - bajo: Línea con tensión baja +10V
    • Voltaje transferencia - alto:
      • 300VAC (3-phase-neutro) ± 3 % al 50% de carga
      • 276VAC (3-phase-neutro) ± 3 % al 100% de carga
    • Voltaje regreso - alto: Línea con tensión alta -10V
  • Rango frecuencia:
    • 46~54 Hz
    • 56~64 Hz
  • Fase: Tres fases con tierra
  • Factor de potencia: >= 0,99 @ 100% carga
• Salida:
  • Voltaje salida: 3 x 400 VAC (3Ph+N)
  • Regulación Voltaje AC (Modo batería): ±1%
  • Rango frecuencia (Rango sincronizado):
    • 46~54 Hz
    • 56~64 Hz
  • Rango frecuencia (Modo batería): 50 Hz ± 0.1 Hz o 60 Hz ± 0.1 Hz
  • Sobrecarga:
    • Modo AC: 100%~110%: 10 min. 110%~130%: 1 min. >130%: 1 seg.
    • Modo batería: 100%~110%: 30 seg. 110%~130%: 10 seg. >130%: 1 seg.
  • Valor de corriente de cresta: 3:1 (máx.)
  • Distorsión armónica:
    • <= 2 % THD (carga lineal)
    • <= 5 % THD (no lineal)
  • Tiempo de transferencia:
    • Red - Batería: 0 ms
    • Inverter - Bypass: 0 ms- Corte en fase - 4 ms corte en Bypass
    • Inverter - Eco: 10 ms
• Eficiencia:
  • Modo AC: 94%
  • Modo ECO: 96%
  • Modo batería: 93,5%
• Batería:
  • Tipo y número: 12 V / 9 Ah x 64 (32/32 ajustable)* x 2 líneas *Reduzca la capacidad al 90% cuando el voltaje de salida se ajusta a 208 VCA
  • Tiempo y recarga: 9 horas para recuperar 90% de la capacidad
  • Corriente de carga: 4 A ± 10% (máx.)
  • Voltios de carga: 218 VDC ±1%
• Características físicas:
  • Medidas (Pr x An x Al): 815 x 300 x 1000 mm
  • Peso neto: 250 kg
• Condiciones ambientales:
  • Humedad relativa (sin condensación): <95 % RH @ 0-40°C
  • Nivel de ruido: < 70 dBA @ 1 metro
  • Altitud de funcionamiento: < 1000m **Si el SAI se instala o usa a más de 1000 metros, la potencia de salida debe reducirse 1% cada 100 metros.
  • Temperatura de funcionamiento: 0 ~ 40°C (vida de batería se reduce con temp. > 25°C)
• Gestión:
  • Smart RS-232 o USB: Soporta Windows® 2000/2003/XP/Vista/2008, Windows® 7,8,10. Linux, Unix, y MAC
  • SNMP Opcional: Gestión de Potencia con gestor SNMP y navegador web
