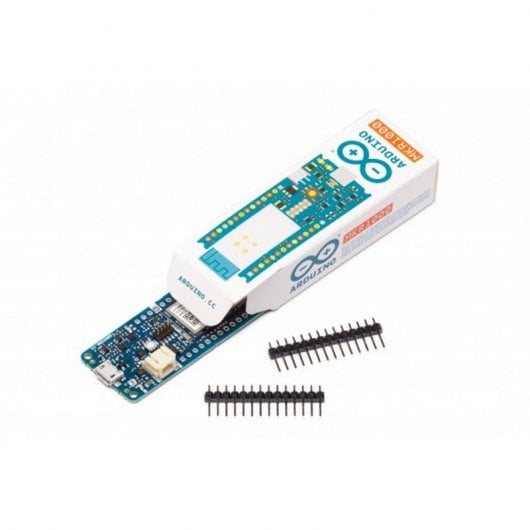

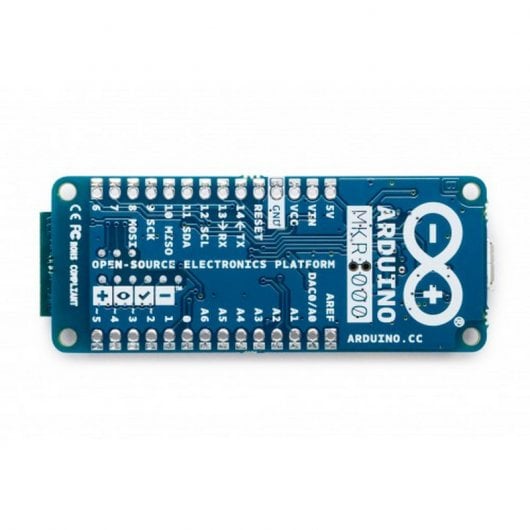

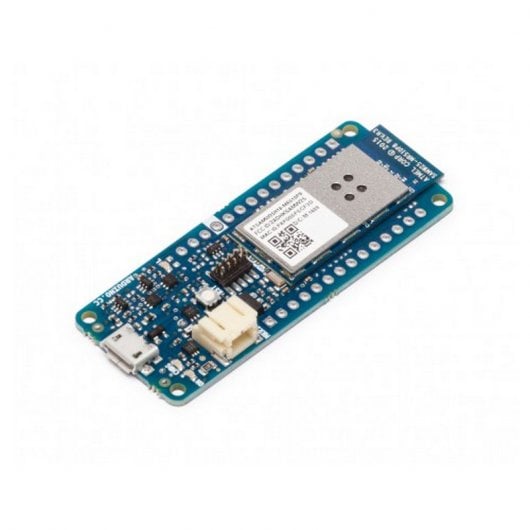

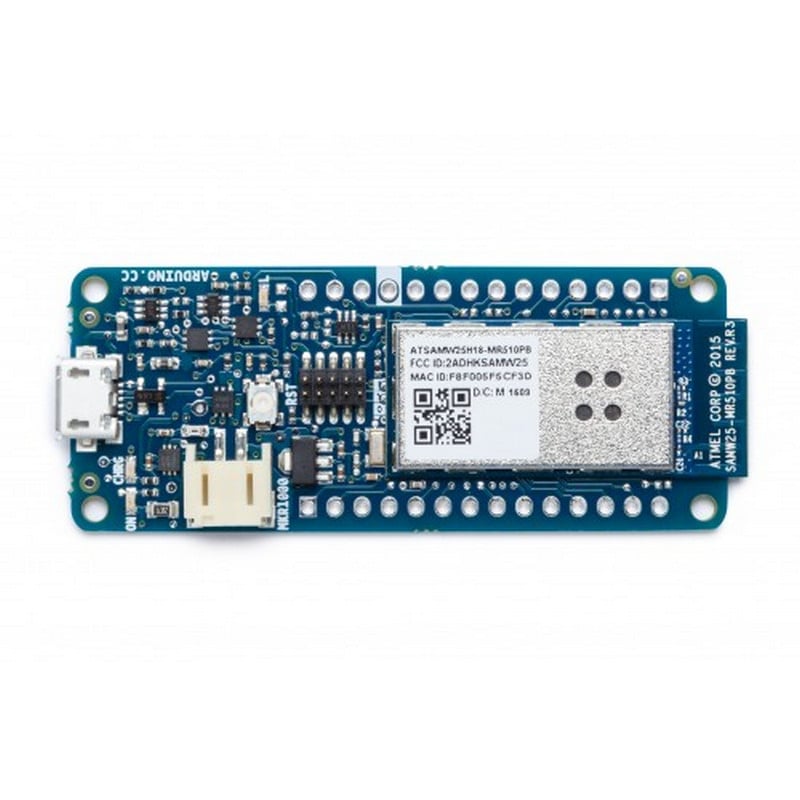

Arduino MKR1000 Placa de Desarrollo WiFi sin Conectores

Arduino MKR1000 es una potente placa de desarrollo que combina la funcionalidad de Zero y tarjeta Wi-Fi. Ha sido diseñado para ofrecer una solución práctica y rentable para los fabricantes que buscan agregar conectividad Wi-Fi a sus proyectos con una experiencia previa mínima en redes. Se basa en el SoC Atmel  ATSAMW25 (Sistema en Chip), que es parte de La familia SmartConnect de dispositivos inalámbricos Atmel, específicamente diseñada para proyectos y dispositivos IoT.

El ATSAMW25 se compone de tres bloques principales:

• SAMD21 Cortex-M0 + 32bit MCU ARM de baja potencia
• WINC1500 de baja potencia 2.4GHz IEEE® 802.11 b / g / n Wi-Fi
• Autenticación de cifrado ECC508

El ATSAMW25 incluye también una sola antena PCB de transmisión 1x1.

Características

• El diseño incluye un circuito de carga de Li-Po que permite que Arduino MKR1000 funcione con alimentación de batería o 5V externos, cargando la batería de Li-Po mientras funciona con alimentación externa. El cambio de una fuente a otra se realiza automáticamente.
• Tiene una buena potencia de cálculo de 32 bits similar a la placa Zero.
• Rico conjunto habitual de interfaces de E/S, Wi-Fi de baja potencia con un Cryptochip para una comunicación segura y la facilidad de uso del software Arduino (IDE) para el desarrollo y programación de código. Todas estas características hacen de esta placa la opción preferida para los proyectos emergentes de IoT con baterías en un formato compacto.
• El puerto USB se puede utilizar para suministrar energía (5V) a la placa. Puede funcionar con o sin Batería Li-Po conectada y tiene un consumo de energía limitado.
• El módulo WiFi MKR1000 es compatible con el certificado SHA-256.

Especificaciones Arduino MKR1000

• Microcontrolador: SAMD21 Cortex-M0 + 32bit MCU ARM de baja potencia
• Fuente de alimentación de placa (USB / VIN): 5V
• Batería admitida: Celda única Li-Po, 3.7V, 700mAh mínimo
• Voltaje de funcionamiento del circuito: 3.3V *
• Pines de E/S digitales: 8
• Pines PWM: 12 (0, 1, 2, 3, 4, 5, 6, 7, 8, 10, A3 - o 18 -, A4 - o 19)
• UART: 1
• SPI: 1
• I2C: 1
• Pines de entrada analógica: 7 (ADC 8/10/12 bit)
• Pines de salida analógica: 1 (DAC de 10 bits)
• Interrupciones externas: 8 (0, 1, 4, 5, 6, 7, 8, A1 -o 16-, A2- o 17)
• Corriente CC por pin de E / S: 7 mA
• Memoria flash: 256 KB
• SRAM: 32 KB
• EEPROM: no
• Velocidad de reloj: 32,768 kHz (RTC), 48 MHz
• LED_BUILTIN: 6 6
• Dispositivo USB de velocidad completa y host integrado
• Longitud: 61,5 mm
• Anchura: 25 mm
• Peso: 32 g

* Advertencia: a diferencia de la mayoría de las placas Arduino y Genuino, la MKR1000 funciona a 3.3V. El voltaje máximo que los pines de E/S pueden tolerar es 3.3V. La aplicación de voltajes superiores a 3.3V a cualquier pin de E/S podría dañar la placa.Si bien es posible la salida a dispositivos digitales de 5V, la comunicación bidireccional con dispositivos de 5V necesita un cambio de nivel adecuado.
