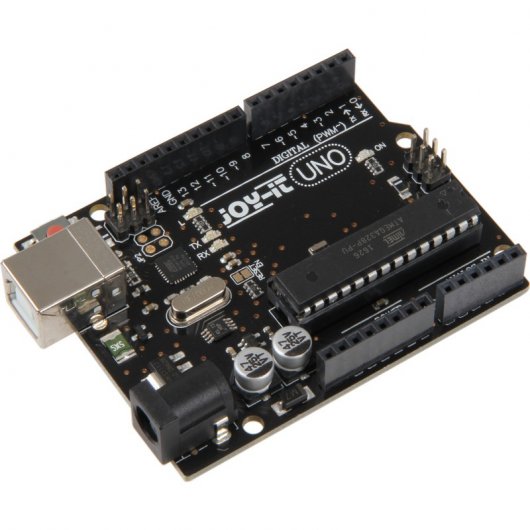

Joy-IT Placa Compatible Arduino Uno R3 DIP

Este es el nuevo DIP Uno R3 compatible con Arduino de Joy-IT. Además de todas las características de la placa anterior, la ONU ahora tiene un ATMega16U2 en lugar del chip atmega8U2. Esto permite velocidades de transmisión más rápidas y el uso de más memoria. No hay controladores para Linux o Mac (archivo inf para Windows, a través de la entrega Arduino IDE).
Arduino es una plataforma de computación física de código abierto basada en una placa de E / S simple y un entorno de desarrollo, implementado el lenguaje de procesamiento / cableado. El Arduino se puede usar para desarrollar objetos interactivos independientes o se puede conectar al software de su computadora (por ejemplo, Flash, procesamiento, MaxMSP). El IDE de código abierto se puede descargar de forma gratuita (actualmente para Mac OS X, Windows y Linux) se puede descargar.

El controlador utiliza el chip DIP MEGA 328 P y tiene conexiones A6 / A7. El DIP UN R3 tiene además del aref también a través de pines SDA y SCL. También hay dos nuevos PIN, que se encuentran cerca del pin de reinicio. Uno de ellos es el IOREF el voltaje en la placa de circuito.

Especificaciones

• 14 pines de E / S digitales
• Velocidad de reloj: 16 MHz
• PWM: 6
• Entradas analógicas: 8
• Voltaje de entrada recomendado: 5-10 V
• Capacidad de carga de 3.3 V, salida: 50 mA
• Voltaje de entrada: 5 voltios a través de USB o 7 a 12 voltios a través de CC.
• No de entradas digitales 8
• No de entradas digitales 6
• No de entradas digitales 14
• No de entradas digitales 14
• E / S número 14
• Interfaces USB, regleta de enchufes
• Tipo ATmega328 microcontrolador
• Tensión de servicio 5 Vdc
• Memoria flash 32 kB
• Serie ATMega328
